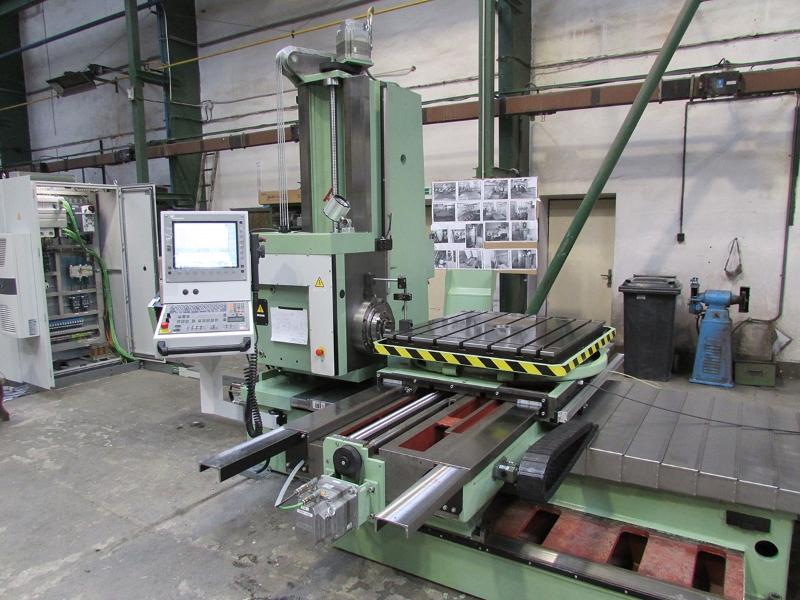

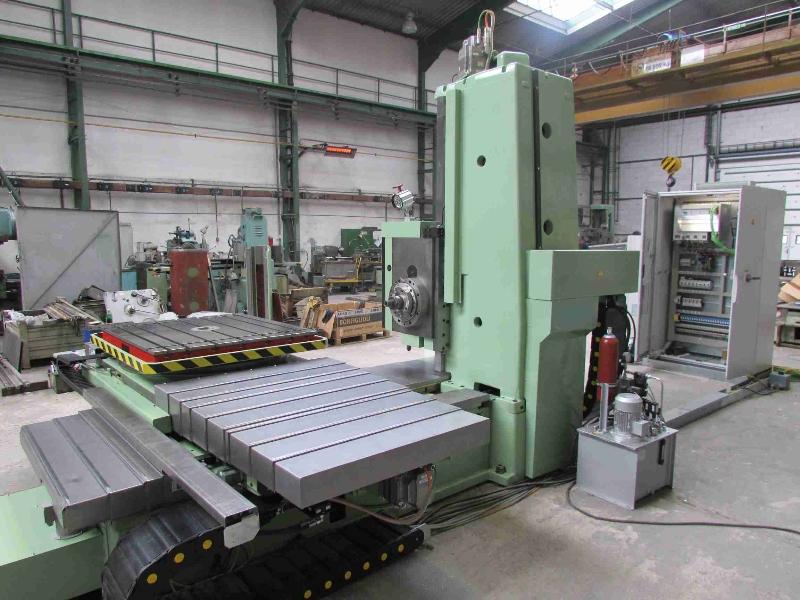

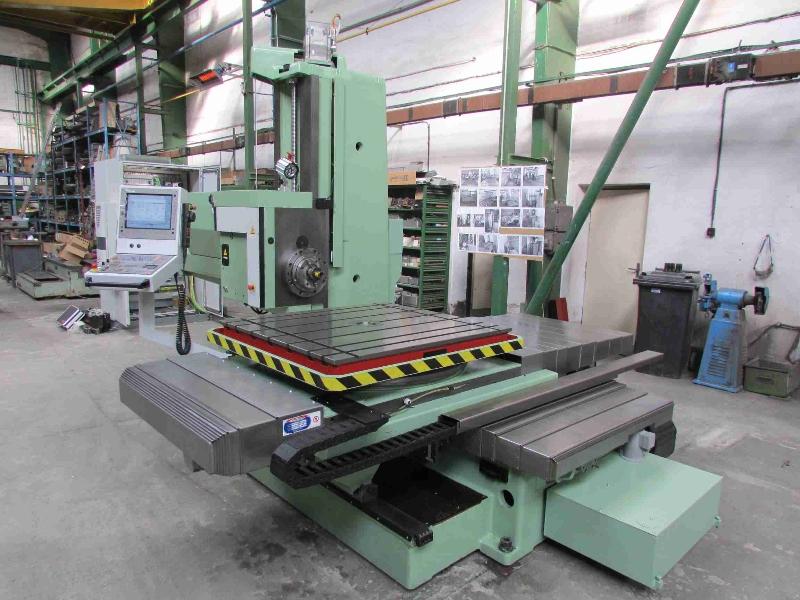

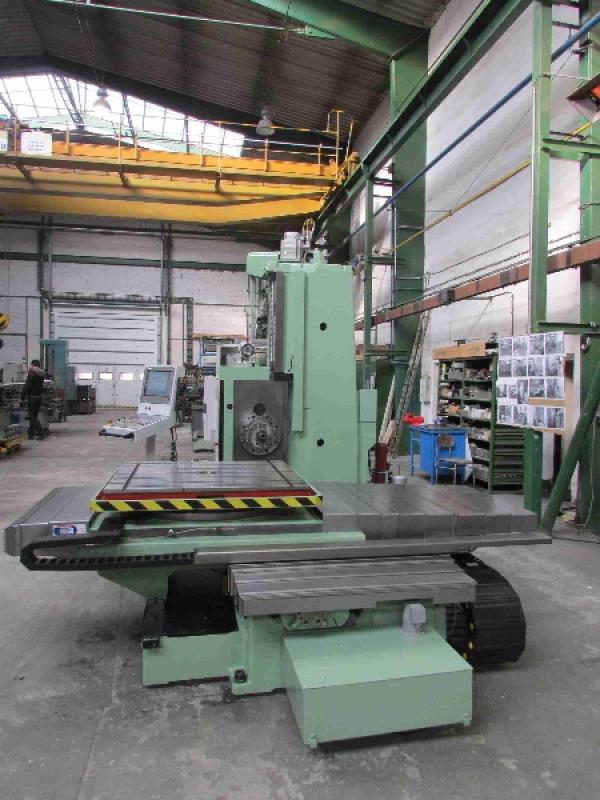

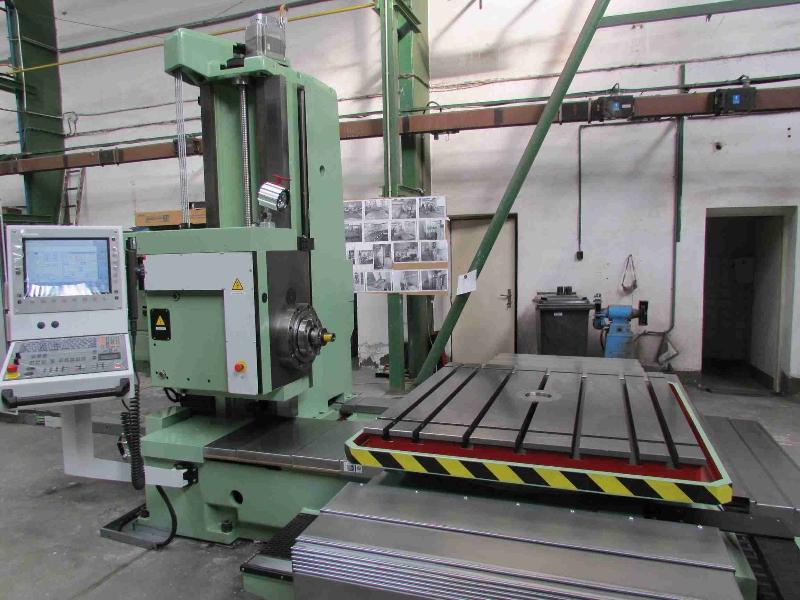

Základné parametre stroja:
- Priemer pracovného vretena 100 mm
- Kužeľová dutina vretena ISO 50
- Vysunutie prac. vretena, os Z 630 mm
- Priečne prestavenie stola, os X 1250 mm
- Pozdĺžne prestavenie stola, os W 1000 mm
- Prestavenie vretenníka po stojane, os Y 900 mm zapatos nike baratos
- Otáčky prac. vretena 16 – 1300ot./min.
- Posuv jednotlivých osí 4 – 2700 mm/min.
- Rýchloposuv jednotlivých osí 5000 mm/min.
- Výkon hlavného motora 22 kW
- Max. hmotnosť obrobku 3000 kg
- Rozmery upínacej plochy stola 1000 x 1120 mm copie montre omega
Rozsah vykonaných prác a dodávok:
1. Mechanická časť:
- oprava klzných plôch stroja
- nové stierače klzných plôch
- nová geometria stroja vrátane geometrického protokolu TOS
- nové uloženie vretena, vrátane ložísk FAG
- regulácia 3 ks trapézových skrutiek
- revízia, prípadná výmena všetkých ložísk na stroji
- repasia prevodovej skrine posuvov
- nový hydraulický systém stroja (agregát, čerpadlá, rozvody)
- nové centrálne mazanie stroja TRIBOTEC

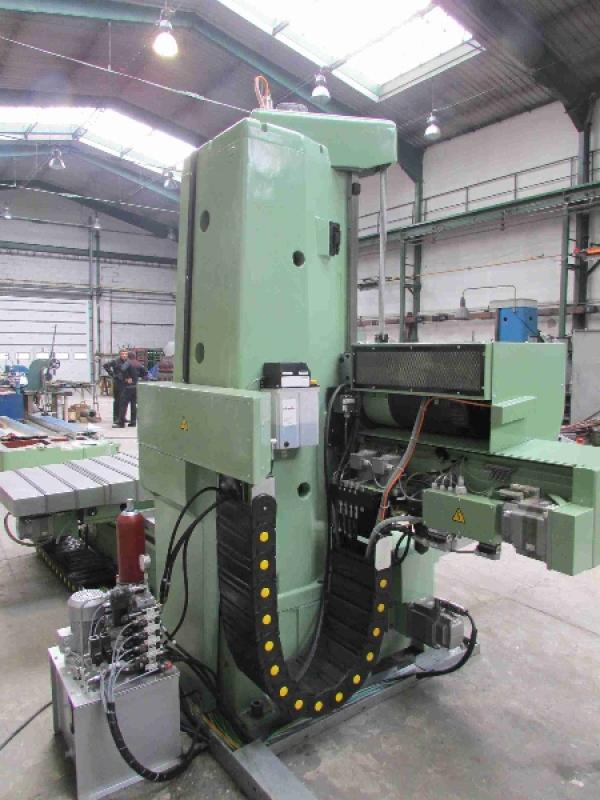

- nové teleskopické kryty a nosiče energie KABELSCHLEP
- nové závesné laná
- nový náter stroja
- celková montáž stroja
2. Elektrická časť
- riadiaci systém Heidenhain TNC 128 s ručným kolieskom HR410
- nový PLC program vrátane odladenia
- nový servomotor posuvov Siemens vrátane meniča Simatic
- nové lineárne odmeriavanie Heidenhain pre osi X, Y, Z
- nové 2 ks rotačné snímače ROD pre otáčanie stola – os B, a pre vreteno
- nový el. rozvádzač RITTAL a nový a ovládací panel
- nová kabeláž a el. prvky na stroji
- repasia hlavného motora
- nový menič Mentor pre hlavný motor
- nové osvetlenie pracovného priestoru
3. Ostatné
- revízna správa elektro.
- protokol presnosti TOS, meranie lineárnych pravítok laserom, meranie vretena ball-barom
- nastavenie parametrov systému, doprava stroja, ukotvenie a oživenie u zákazníka
- technická dokumentácia k stroju a NC systému
- školenie údržby v rozsahu 8 hodín
- školenie obsluhy systému HEIDENHAIN v rozsahu 8 hodín
